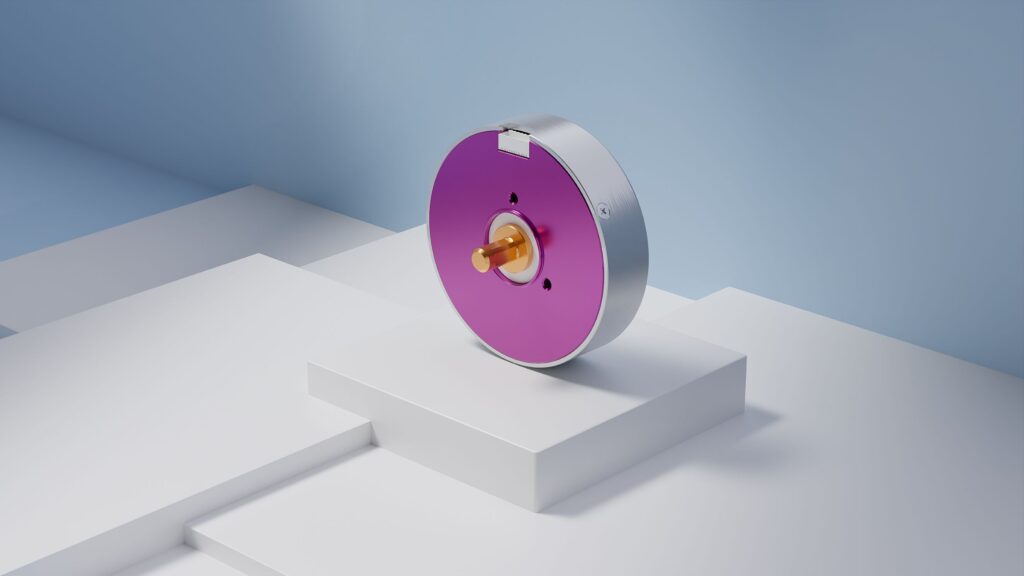

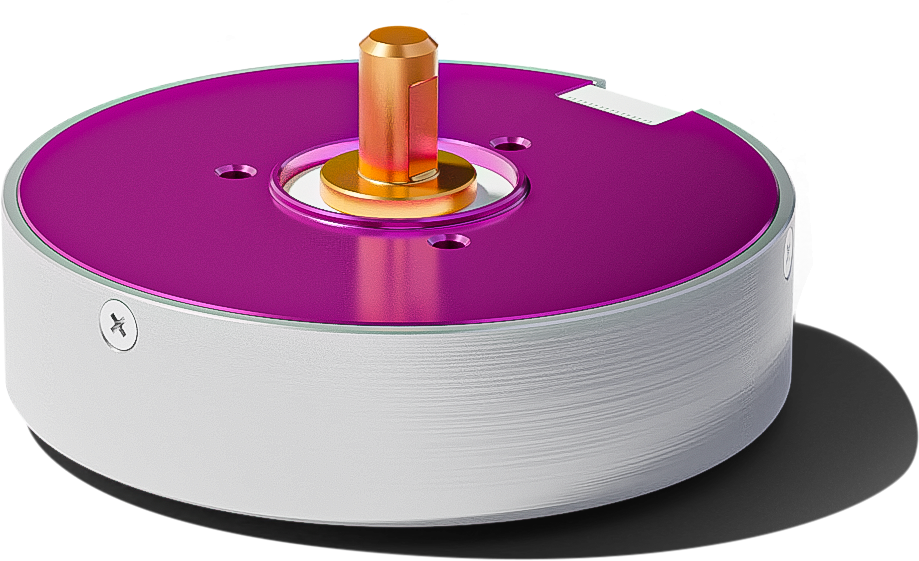

Moteur WLG-75-R
Tekceleo présente le WLG-75-R, le plus puissant moteur à ultrasons de notre gamme de moteurs Wavelling. En tant que moteur piézo compact le plus puissant de notre gamme, il est conçu pour des usages nécessitant un fort couple, tout en offrant une très grande précision dans des applications telles que la robotique, l’automatisation et les dispositifs médicaux.
Ses propriétés non magnétiques le rendent idéal pour une utilisation dans des environnements sensibles, tandis que son couple à basse vitesse élevé permet des mouvements fluides et précis dans les espaces restreints.
Moteur à Ultrasons
Haute Performance
Le WLG-75-R de Tekceleo se distingue de la concurrence par ses performances en couple et précision très élevées. Grâce à ses propriétés non magnétiques uniques, il permet d’apporter une puissance mécanique, une précision et une compacité exceptionnelles dans des lieux où des moteurs conventionnels ne peuvent être utilisés, ce qui en fait le choix idéal pour les applications où les interférences magnétiques posent problème.
Sa taille compacte et son rapport couple/poids élevé permettent des mouvements précis et efficaces, même dans les espaces restreints. En outre, l’encodeur intégré du WLG-75-R fournit un retour d’information précis sur la position et la vitesse, ce qui garantit des performances fiables. Choisissez le WLG-75-R pour bénéficier d’une précision, d’une fiabilité et d’une efficacité inégalées lors de votre prochain projet.
Points Forts de notre moteur WLG-75-R
Non magnétique : le WLG-75-R est unique en termes de rapport puissance/taille pour un actionneur non magnétiques.
Facile à utiliser : grâce à son encodeur intégré, il est aussi simple à utiliser qu'un moteur pas à pas, mais avec beaucoup plus de précision.
Personnalisable : le WLG-75-R peut être personnalisé pour répondre à vos besoins spécifiques, ce qui garantit une intégration transparente dans votre système.
Compact et facile à manipuler : le WLG-75-R convient parfaitement aux endroits où l'espace est limité.
Performances fiables : grâce à la technologie Wavelling, le WLG-75-R offre des performances constantes et fiables.
Polyvalent : le WLG-75-R convient à une large gamme d'applications, notamment la robotique, l'automatisation ou les dispositifs médicaux.
Rapport couple-vitesse élevé : le WLG-75-R offre un couple de 1,2 N.m à 1 RPM, idéal pour fonctionner sans rapport de réduction.
Fonctionnement silencieux : Le WLG-75-R fonctionne en douceur et de manière totalement silencieuse.
Couple de maintien élevé sans alimentation : le WLG-75-R offre un torque de maintien de 1,5 N.m sans alimentation.
Le Mouvement à la pointe de la Technologie
Actionneur à fort Couple
Non-Magnétique
Basés sur une technologie d’actionneur à ondes progressives couplée à des capteurs de contrôle intégrés, les moteurs Tekceleo sont parmi les plus performants du marché en termes de rapport couple/poids, de facilité de contrôle en » Direct Drive « , alliant vitesse, précision et robustesse.
Concentrez vous sur l'innovation
Chez Tekceleo, nous sommes fiers de notre expertise en matière d’ingénierie et nous la mettons au service de nos clients . Notre équipe d’ingénieurs expérimentés vous aide à trouver les bonnes solutions pour vos besoins.
Que vous ayez des questions sur notre moteur WLG-75-R ou que vous ayez besoin d’aide pour l’intégrer dans votre système, nous sommes là pour vous aider. Nous offrons un soutien et des conseils personnalisés tout au long de votre processus d’intégration, de la sélection à la mise en œuvre.
Contactez-nous dès aujourd’hui pour en savoir plus sur le WLG-75-R et sur la façon dont il peut améliorer les performances de vos produits.
Aperçu de notre Technologie Wavelling
Moteurs piézoélectriques à ondes progressives avec codeur intégré
Basés sur une technologie d’actionneur à ondes progressives couplée à des capteurs de contrôle intégrés, les moteurs Tekceleo sont parmi les plus performants du marché en termes de rapport couple/poids et de facilité de contrôle en « Direct Drive », alliant vitesse, précision et robustesse.
La flexibilité de notre technologie WAVELLING® permet à nos moteurs d’atteindre une large gamme de performances et d’utilisations, allant de vitesses nominales de quelques RPM à 600 RPM selon le type de moteurs, le tout sans réducteur (pas de jeu ni d’à-coups). Notre gamme de moteurs piézo est l’une des meilleures de sa catégorie en termes de rapport vitesse lente/couple élevé, avec une expertise unique dans les actionneurs piézo rotatifs de très petite taille.
Nos moteurs sont des actionneurs purement mécaniques, ce qui permet de les actionner sans champs électromagnétiques ni matériaux ferromagnétiques. Le rotor est déplacé par une onde progressive d’un stator vibrant par de multiples points de contact continus. Le résultat est un très bon compromis entre la taille, la puissance et la précision.
TEKCELEO propose les actionneurs suivants, qui permettent tous des configurations non magnétiques, y compris pour les environnements IRM :
WLG-75-R, moteur de 75 mm de diamètre
WLG-30-R, moteur de 30 mm de diamètre
WLG-20-R, moteur de 20 mm de diamètre
Tous nos moteurs intègrent des capteurs de vitesse/position et peuvent être personnalisés en fonction de l’application.
Caractéristiques Techniques
Performances
Mécaniques
WLG-75-R a l'une des meilleures performances nominales des USM sur le marché.
Vitesse Max : 175 RPM
Vitesse Nominale : 150 RPM
Puissance nominale :
12 W
Couple Max : 1,2 N.m
Couple de maintien : 1,5 N.m
Précision
Répétabilité
Haute précision et stabilité en direct-drive grâce à notre encodeur intégré
Encodeur optique intégré, avec sortie quadrature
Résolution maximale de l'encodeur : 0,0156°/273 µr
Résolution personnalisée maximale de l'encodeur : 0,0039°/68µr
Stabilité en vitesse :
+/- 0,01%
Caractéristiques
Opérationnelles
Moteur compact et polyvalent pour des utilisations dans la plupart des environnements.
Tension d'utilisation : 24 VDC
Consommation électrique maximale :
24 VDC/2,9 A
Poids : 280 g
Température de fonctionnement : 0°C - 45°C
Contrôle
Electronique
Contrôle en boucle fermée de la position et de la vitesse. Très bonne latence pour le positionnement.
Méthode de contrôle : boucle fermée sur la vitesse et la position
Temps de latence démarrage/arrêt : <500 µs
Temps de latence changement de vitesse : <50 ms
Réglage de la vitesse Tension externe : DC 0[V] 〜 3.3[V]
