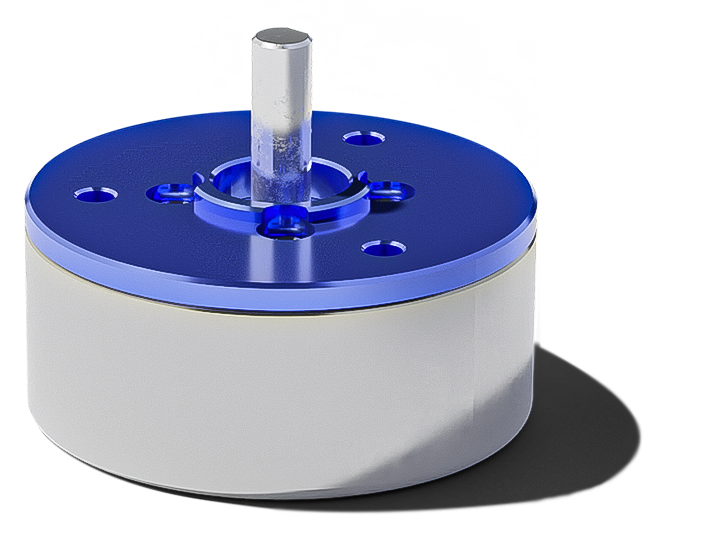

Moteur WLG-30-R
Découvrez les capacités remarquables du moteur à ultrasons WLG-30-R de Tekceleo, un moteur piézo compact et performant qui offre une précision et une fiabilité optimales.
Avec sa taille miniature et son couple puissant par comparaison à sa dimension, ce moteur est une solution idéale pour les applications industrielles et les équipements médicaux qui exigent des performances de haut niveau. Bénéficiez des avantages d’un moteur à ultrasons et découvrez le meilleur de la technologie des moteurs miniatures avec le WLG-30-R de Tekceleo.
Moteur à Ultrasons
Haute Performance
Le moteur à ultrasons WLG-30-R de Tekceleo est une solution innovante qui permet un contrôle du mouvement à la pointe de la technologie.
Grâce à sa conception non magnétique et à ses performances de pointe, ce moteur est idéal pour les systèmes de motorisation qui doivent fonctionner dans des environnements difficiles. La technologie du moteur piézoélectrique du WLG-30-R offre une précision et une exactitude remarquables, ce qui en fait un choix idéal pour les applications à hautes performances. Que vous développiez des équipements d’automatisation industrielle ou des robots chirurgicaux, le WLG-30-R offre la fiabilité et les performances dont vous avez besoin pour mener à bien votre projet.
Découvrez les avantages du contrôle de mouvement non magnétique de haute précision avec le WLG-30-R de Tekceleo.
Point Forts de notre moteur WLG-30-R
Très bon Rapport couple/taille pour des solutions compactes
Fonctionnement en douceur et silencieux
Conception personnalisable pour répondre à vos exigences spécifiques
Répétabilité et précision optimales pour les applications nécessitant l'exactitude du mouvement
Grande durabilité et longue durée de vie par rapport à d'autres solutions USM
Facile à contrôler, avec une boucle fermée sur la vitesse et la position
Pas de besoin en rapport de réduction pour faciliter la vie des ingénieurs
Performances et dimension permettant la polyvalences, parfait pour les systèmes robotiques
Couple de maintien élevé, parfait pour l'efficacité énergétique dans les opérations intermittentes
Le Mouvement à la pointe de la Technologie
Actionneur à fort Couple
Non-Magnétique
Basés sur une technologie d’actionneur à ondes progressives couplée à des capteurs de contrôle intégrés, les moteurs Tekceleo sont parmi les plus performants du marché en termes de rapport couple/poids, de facilité de contrôle en » Direct Drive « , alliant vitesse, précision et robustesse.
Concentrez vous sur l'innovation
Chez Tekceleo, nous sommes fiers de notre expertise en matière d’ingénierie et nous la mettons au service de nos clients . Notre équipe d’ingénieurs expérimentés vous aide à trouver les bonnes solutions pour vos besoins.
Que vous ayez des questions sur notre moteur WLG-30-R ou que vous ayez besoin d’aide pour l’intégrer dans votre système, nous sommes là pour vous aider. Nous offrons un soutien et des conseils personnalisés tout au long de votre processus d’intégration, de la sélection à la mise en œuvre.
Contactez-nous dès aujourd’hui pour en savoir plus sur le WLG-30-R et sur la façon dont il peut améliorer les performances de vos produits.
Aperçu de notre Technologie Wavelling
Moteurs piézoélectriques à ondes progressives avec codeur intégré
Les moteurs Tekceleo sont réputés pour leur technologie d’actionneur à ondes progressives et leurs capteurs de contrôle intégrés, ce qui les rend très efficaces en termes de rapport couple-poids et faciles à contrôler en « Direct Drive ».
Avec une large gamme de performances, notre technologie WAVELLING® permet des vitesses nominales allant de quelques RPM à 600 RPM selon le type de moteur, sans nécessiter de réducteur, garantissant un minimum de jeu ou d’à-coups. Nos moteurs piézoélectriques sont parmi les meilleurs de leur catégorie pour les rapports basse vitesse/couple élevé, avec une expertise unique dans les actionneurs piézoélectriques rotatifs de très petite taille.
En tant qu’actionneurs purement mécaniques, nos moteurs fonctionnent sans champs électromagnétiques ni matériaux ferromagnétiques, ce qui les rend idéaux pour les applications où ces matériaux ne conviennent pas. Le rotor est déplacé par une onde progressive d’un stator vibrant avec de multiples points de contact continus, offrant un excellent équilibre entre la taille, la puissance et la précision.
TEKCELEO propose les actionneurs suivants, qui permettent tous des configurations non magnétiques, y compris pour les environnements IRM :
WLG-75-R, moteur de 75 mm de diamètre
WLG-30-R, moteur de 30 mm de diamètre
WLG-20-R, moteur de 20 mm de diamètre
Tous nos moteurs intègrent des capteurs de vitesse/position et peuvent être personnalisés en fonction de l’application.
Caractéristiques Techniques
Performances
Mécaniques
WLG-75-R a l'une des meilleures performances nominales des USM sur le marché.
Vitesse Max : 250 RPM
Vitesse Nominale : 165 RPM
Puissance nominale :
1,3 W
Couple Max : 100 mN.m
Couple de maintien : 125 mN.m
Précision
Répétabilité
Haute précision et stabilité en direct-drive grâce à notre encodeur intégré
Encodeur optique intégré, avec sortie quadrature
Résolution maximale de l'encodeur : 0,0450°/789 µr
Résolution personnalisée maximale de l'encodeur : 0,0104°/181µr
Stabilité en vitesse :
+/- 0,01%
Caractéristiques
Opérationnelles
Moteur compact et polyvalent pour des utilisations dans la plupart des environnements.
Tension d'utilisation : 7,5 VDC
Consommation électrique maximale :
7,5 VDC/1,3 A
Poids : 38 g
Température de fonctionnement : 0°C - 45°C
Contrôle
Electronique
Contrôle en boucle fermée de la position et de la vitesse. Très bonne latence pour le positionnement.
Méthode de contrôle : boucle fermée sur la vitesse et la position
Temps de latence démarrage/arrêt : <500 µs
Temps de latence changement de vitesse : <50 ms
Réglage de la vitesse Tension externe : DC 0[V] 〜 3.3[V]
